سیستم VRF چیست و چگونه کار می کند؟
سیستم های VRF (Variable Refrigerant Flow) به جریان متغیر سیال در پنل های داخلی کولر اشاره دارد و یکی از سیستم های پیشرفته HVAC هستند که اولین بار در سال 1982 توسط شرکت ژاپنی دایکلین معرفی شد. این سیستم ها یکی از مدرنترین و در عین حال حساس ترین سیستم های تهویه مطبوع هستند که امکان سرمایش و گرمایش را به طور همزمان برای ساختمان فراهم می کنند. سیستم های VRF معمولا در ساختمانهای اداری، هتل ها و ساختمانهای بزرگ تجاری مورد استفاده قرار می گیرند.

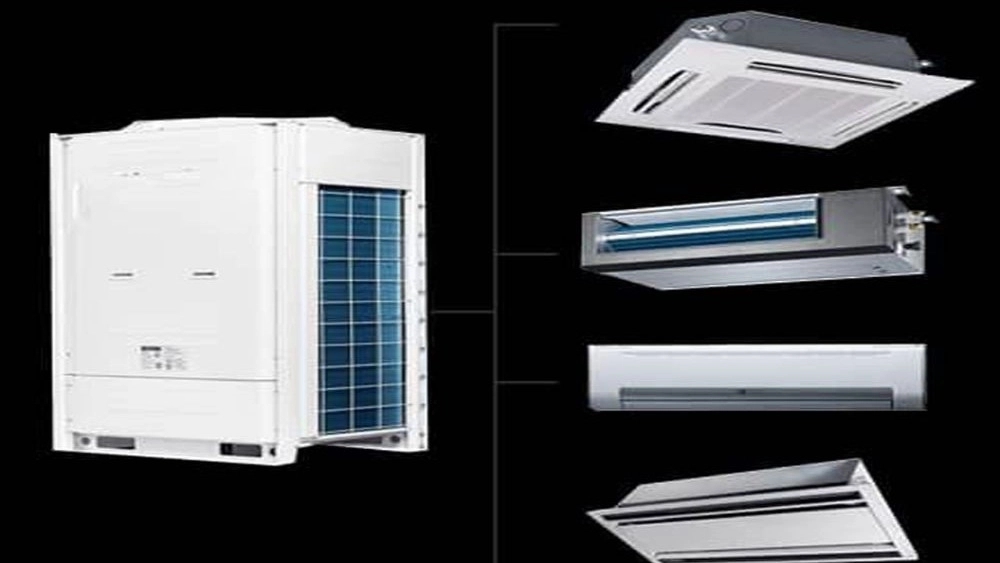

سیستم های وی آر اف شبیه به دستگاههای کولر گازی با چندین یونیت داخلی می باشند، که یونیت های داخلی در داخل ساختمان و منطقه های مختلف و یونیت خارجی (کندانسینگ که متشکل از کندانسور و کمپرسور است) در محیط آزاد و بام ساختمان قابل نصب است. سیستم های وی آر اف مانند اسپلیت ها از گاز مبّرد R410A برای سرمایش و گرمایش، که استفاده می کنند، گاز مبّرد در یک مدار توسط یک پنل خارجی بین چندین پنل داخلی در گردش است. با توجه به حساسیت سیستم های وی آر اف اجرای آنها می بایست توسط متخصصین انجام شود تا در صورت ایجاد کوچکترین نقص در طراحی یا اجرا، کل سیستم دچار مشکل نشود.
بخش های مختلف سیستم VRF
- کمپرسورها - مبدل های سابکولر - جداکننده روغن - شیر کنترل HOT Gas - شیرهای اطمینان - شیرهای انبساط - آکومولاتور
انواع سیستم VRF بر اساس کارکرد
سیستم های وی آر اف (VRF) از لحاظ کارکرد به سه دسته تقسیم می شوند: 1-سیستم VRF سرمایشی یا سرد کننده: این سیستم ها ساده ترین نوع از سیستم VRF است که تنها از قابلیت سرمایش برخوردار است و این سیستم ها تنها در فصل تابستان از طریق یونیت داخلی فضای ساختمان را خنک می کنند. 2-سیستم VRF گرمایشی و سرمایشی: تفاوت این نوع سیستم با سیستم VRF سرمایشی در این است که در فصل زمستان برای گرمایش محیط قابل استفاده قرار می گیرد و از پمپ گرمایشی برای تولید گرمایش استفاده می شود. کارکرد این نوع از سیستم ها به این گونه است که زمانی یونیت خارجی در حالت سرمایش قرار گیرد تمامی پنل های داخلی فقط می توانند به خنک سازی فضا بپردازند و نمی توان از دو حالت سرمایش و گرمایش به طور همزمان استفاده کرد. این سیستم ها به سیستم های دو لوله ای یا هیت پمپ نیز معروف هستند. 3-سیستم VRF با بازیافت گرما: این سیستم ها از دو نوع سیستم ذکر شده پیشرفته تر بوده و به طور همزمان امکان گرمایش و هم سرمایش تمامی زون ها یک ساختمان را فراهم نمایند.
شما می توانید برای انتخاب و محاسبه ظرفیت و نوع VRF، از کارشناسان شرکت آرتان تهویه مشاوره رایگان دریافت نمایید.
